W odróżnieniu od serii BD-98-400 , baterie jednofazowych dławików kompensacyjnych serii BD-230, skutecznie realizują proces kompensacji w systemach zasilania w których występuje znaczna asymetria obciążenia. Zastosowanie w tych konstrukcjach członów jednofazowych o małych mocach (od 0,1kvar do 3kvar) umożliwia skuteczną regulację nawet przy bardzo małym obciążeniu zarówno mocą bierną pojemnościową jak i mocą czynną. Duża dokładność regulacji sprawia, że są to idealne układy kompensacyjne gwarantujące wysoką skuteczność redukcji opłat za energię bierną pojemnościową w takich obiektach jak: wspólnoty mieszkaniowe, szkoły, przedszkola, urzędy, sklepy i lokale usługowe, magazyny, stacje benzynowe, obiekty administracyjne, biura, sądy, komendy policji, obiekty wojskowe, instalacje PV i wiele, wiele innych, które borykają się z opłatami za energię bierną pojemnościową.

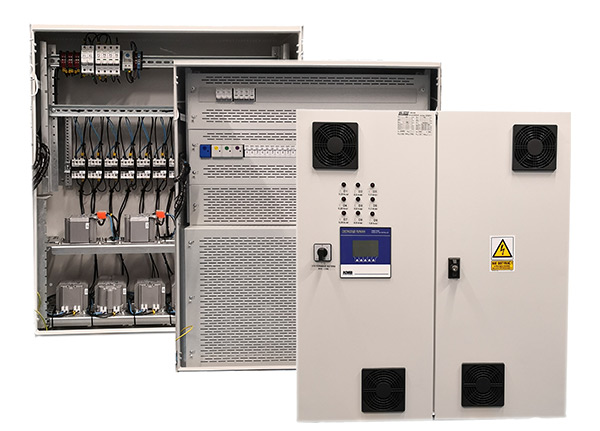

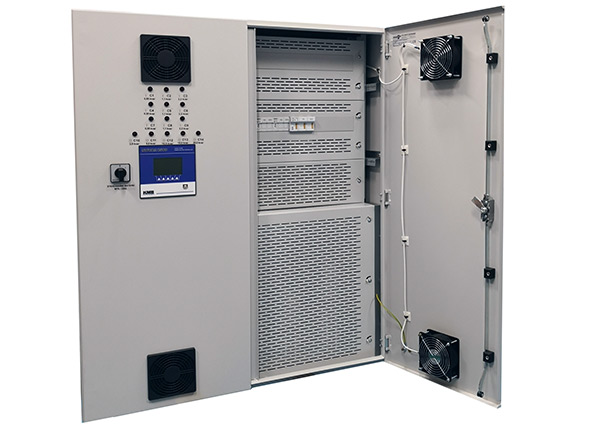

Baterie BD-230
ZASTOSOWANIE:
- kompensacja mocy biernej pojemnościowej w sieciach nN przy niesymetrycznym obciążeniu faz
- obiekty administracyjno-biurowe takie jak banki, urzędy, biura, serwerownie
- wspólnoty mieszkaniowe
- hale magazynowe oraz obiekty przemysłowe
- obiekty handlowe takie jak sklepy, stacje benzynowe, centra handlowe
- obiekty o charakterze edukacyjnym – szkoły, przedszkola, uczelnie wyższe
FUNKCJE:
- automatyczna regulacja załączania stopni dławikowych o odpowiednich mocach oraz dostosowanie się do chwilowego bilansu energii biernej
- redukcja opłat za energię bierną pojemnościową
- symetryzacja obciążenia
| PARAMETR | WARTOŚĆ |
| MOC INDUKCYJNA BATERII | od 0,1kvar do 40kvar |
| NAPIĘCIE ZNAMIONOWE | 230V / 400V |
| CZĘSTOTLIWOŚĆ | 50Hz |
| REGULATOR MOCY BIERNEJ | KMB SYSTEMS NOVAR 2XXX lub inny wybrany przez Klienta |
| CZŁONY REGULACYJNE | dławiki kompensacyjne – 1 fazowe |
| OBUDOWA | – metalowa RAL 7035 ( na zamówienie dowolny kolor RAL) – termoutwardzalna |
| STOPIEŃ OCHRONY OBUDOWY | IP 41, na zamówienie IP54 lub inne |
| STOPIEŃ OCHRONY PO OTWARCIU DRZWI | IP20 – spełnia normę PN-EN50274:2004: obudowy wyposażone w perforowane maskownice zapewniające ochronę przed dotykiem bezpośrednim po otwarciu drzwi |
| WENTYLACJA | automatyczna |
| TEMPERATURA OTOCZENIA | -25°C… +35°C |
